高精度電子汽車衡分析及保障

                               關鍵詞：精度，剛度，穩定性

                                        參考標準：GB/T7723-2008,JJG-539-97

一、精度釋義

SCS-電子汽車衡精度等級在上述二大標準中有詳細描述，國家二級衡器為天平類，檢定分度數一萬到十萬，三級衡器為固定式電子秤，檢定分度數2000-6000，是國家強檢產品。

合格產品有檢定分度值e和感應量的標準。按用途分工業秤，商業和特種秤三種。一臺電子秤的所顯示的最小刻度，用e來表示，又叫檢定分度值。

當分度值為10kg時，實際誤差為5kg。出廠檢定時，用感量砝碼，1kg遞加至5kg時，肯定跳數變?yōu)?/span>10kg ,在4kg以下不跳數。

精度數指分度值與全稱量的比值。如20kg/1000000kg=1/5000即為的分度數。

電子秤有三大組成，一是秤體稱重臺，二是傳感器，三是儀表，其中傳感器的精度又叫內部精密度，通常傳感器的內部精密度要比稱重系統精度提高幾倍。

如C等級的傳感器是3 CONT，計算時用20kg/1000000kgx3=1/15000,同比C5傳感器為1/25000主要是內部解析度CPU解析用，因此等級越高，系統保證性越可靠。單個傳感器只能用于吊秤，汽車衡通常用4-12個組合，在組合調整中會有系統非同步顯示和匹配度，因此傳感器的精度越高，越好。因一批流水線編號相近的傳感器組合是最合理的。

   另儀表的分辨率通常運行大于傳感器的精度，它是毋庸質疑的。

質檢部門均按國家GG/T7723-2008標準，其檢定分度值e在2000-6000之間。例100噸地磅，檢定分度值為20kg，取中間值，,50kg分度也在范圍內。

   實際使用分度值可提高一倍。即：10kg這一點我公司早已經做到，因此比國家標準提高了一倍。

二、汽車衡精度保障的三大要素

                               一剛度、二精度、三穩定性

一、     秤體的剛度

在GB7723-2008《固定式電子汽車衡》和JJG539-97檢定規程標準中，規定秤臺剛度要大于千分之一。簡義是有效跨度內，例秤體長度6m,在秤體上均布滿載荷60噸，30分鐘后檢測，變形量小于6mm為合格，且載荷離去后10秒內迅速回復到0.

用ANSYS計算機軟件有限元軟件設計時，充分考慮軸載偏載、振動、沖擊力等因素，要將保險系數B設計為2，將正交各向異性結構的U型梁的厚度，高度、數量等全部代入公式。

同步按理論計算出的秤體結構，經過型式試驗和百萬次的疲勞試驗得出最貼近工況的數值，才能設計出標準圖紙。進而設計工藝和工裝，檢測等質量控制文件。

以上設計過程看的繁鎖，其實不然，這是制造商對待產品的嚴謹態度，好產品自然會得到優質回報。

二、     傳感器的精度

傳感器從外形分橋式和柱式，以精度分為C1—C6眾多一線品牌制造商和歐美國家均使用柱式傳感器。首先從應變原理，前者的秤體結構是鋼球支撐成橋式，通常在中間開2個孔，當獲重力后，反應遲滯。而柱式全密封，內貼片。

其次從防護等級看，前者用鋼球裸露，能做到IP65已道是難于上青天。而后者柱式傳感器不僅僅IP68甚至69。精度更從芯片來看橋式通常2個芯片，柱式則從四個方向用四個芯片且上下是弧面接觸，更能體現其高精度高端品質。

橋式傳感器                                柱式傳感器

              二種傳感器精度參數對比

注：傳感器平均無故障時間與電子芯片和焊點數量成反比。（即穩定性及精度）

三、     稱重系統的穩定性

合乎國家標準的原材料在自動化生產線上，由落料→剪切→整形→預拱→焊接→校驗→拼裝→拋丸→除銹→油烘烤漆，把模塊化生產線上產出的部件實行標準化組裝，需要完善的內部工藝管理，質量管控體系來保障。

     現場安裝調試的精度取決于安裝技術工的經驗和真才實干，尤其是安裝前，基礎的質量檢驗是必不可少環節。

基礎精度的前提是基礎的耐壓力是否合乎國家標準，如不然則要用訂樁和整板墊層特殊處理，再次，所有N塊預埋件的平整度，密實度，對角誤差都必須在允差范圍內，越小越好。最后安裝技服人員按規程按標準，一一分步安裝調試，以保證，每個傳感器受力均勻，在同一個內碼值內，使得稱重汽車任何一段有相同的稱重值。

稱重精度的穩定性的外在表觀是重復性誤差為0，當同一輛汽車在N次上磅，稱重數值完全相同，按不同方向，停不同位置都要驚人的一致性。同時在新秤安裝后一年內，任何時間在無外力的干擾下，永遠精準給力，才是高精度汽車衡的社會價值。

三、綜 述

我公司二十年來，出于對市場和客戶的敬畏，對電子汽車衡從原理結構，制造、安裝、調試、培訓全過程全體系的深刻理解。

我們的優勢是：

1、秤臺設計用料采用Q345面板，只因該材料屈服強度、剛度1/2000，比普鋼Q235高150% 所以整體剛度將提高150%，U型梁8mm七道。

2、柱式傳感器我們采用進口，其中芯片為德國HBM芯片，精度C5，同是防爆EX5內部有PCB防雷擊功能設計，更為精彩的是采用無接線盒設計，保證免維護，免故障.

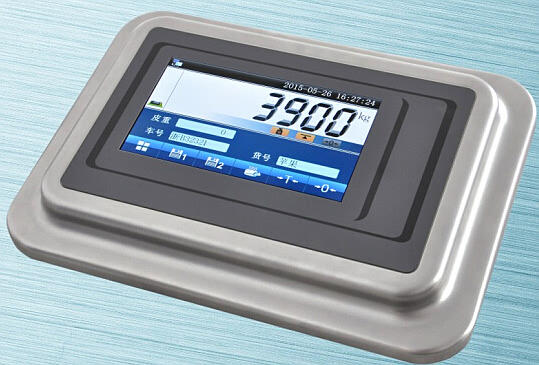

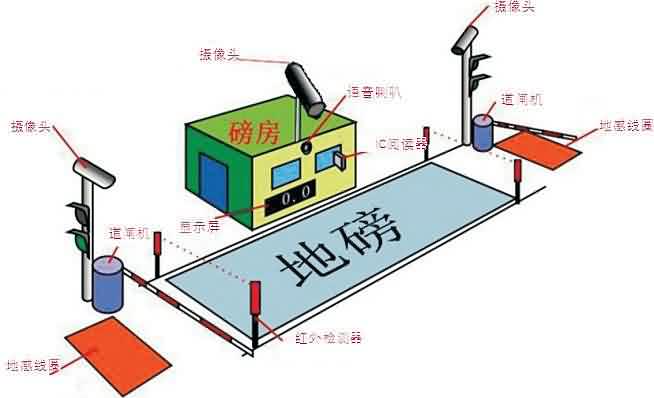

稱重儀表D39為多分度值高端儀表，當一臺100t汽車衡既稱重到80-100t，同時也有小噸位如20噸以下，精度減少，雙分度儀表自動調動為下一個分度值即5kg,滿足小噸位精度的要求。
